アクティブマトリクス方式（Active Matrix） は、液晶ディスプレイや有機ELパネルにおける表示制御技術の一つであり、高画質・高応答性を実現する基盤技術です。
本記事では、アクティブマトリクス方式の構造と動作原理を詳しく解説し、パッシブマトリクス方式との違いや具体的な応用例についてもIT技術者視点で深掘りしていきます。
アクティブマトリクス方式の概要
アクティブマトリクス方式とは
アクティブマトリクス方式とは、各画素に対してスイッチング素子（主に薄膜トランジスタ：TFT）とコンデンサを配置し、精密に制御を行う表示方式です。
表示デバイス全体を格子状に配線し、X軸とY軸の交点にある各画素に個別のスイッチ素子を介して電圧を印加します。
この仕組みにより、周辺の画素に影響を与えず、高精度で画素単位のオン・オフが可能です。
動作原理と技術的特徴
トランジスタとコンデンサの役割
-
トランジスタ：X軸の電圧によってオン・オフが切り替えられ、選択された画素だけがY軸の電圧で動作。
-
コンデンサ：電荷を一時的に保持し、通電後も電圧を維持。これにより、高解像度でも安定した表示が実現します。

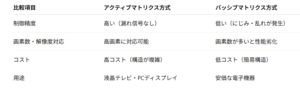

パッシブマトリクス方式との違い
技術的なメリットとデメリット
アクティブマトリクス方式のメリット
-
高画質表示：画像のにじみや残像が少なく、動画表示にも適している。
-
広視野角：視点のずれによる色変化が少ない。
-
高コントラスト・高輝度：微細な画素制御が可能。
-
高速応答：ゲーミングディスプレイや動画視聴に最適。
デメリットと課題
-
高コスト：各画素にトランジスタとコンデンサが必要で製造工程が複雑。
-
製造歩留まりの低さ：微細加工の難しさにより不良率が高くなりがち。
TFT液晶とアクティブマトリクス
TFT液晶の採用例と主な用途
アクティブマトリクス方式を採用した代表例が TFT液晶（Thin Film Transistor） です。
主な利用分野
-
ノートパソコンやモニター：高解像度かつ広視野角な画面が必要
-
液晶テレビ：高画質な動画再生が求められる
-
スマートフォン：高速応答と精密表示が要求されるUI環境
技術進化の方向性
TFT技術は、IGZOやLTPS（低温ポリシリコン）などに進化し、より高速で省電力なディスプレイが実現されています。
単純マトリクス方式（パッシブマトリクス）との比較
パッシブマトリクス方式の特徴
単純マトリクス方式（パッシブマトリクス方式）では、X軸・Y軸の交点に画素を配置し、通電によって点灯・消灯を制御します。
-
構造が単純で低コスト
-
表示精度は劣る
-
高解像度には不向き
STN液晶などへの応用
パッシブマトリクスは、主に STN液晶 などで採用され、コスト重視の小型ディスプレイや電子機器に活用されています。
まとめ
アクティブマトリクス方式は、ディスプレイ技術の中核を成す高性能な駆動方式であり、TFT液晶や有機ELディスプレイの表示品質を飛躍的に向上させる要素です。
以下の点が本記事の要点です：
-
各画素にトランジスタとコンデンサを搭載し、個別制御が可能
-
高精細・高輝度・高速応答が求められる用途に最適
-
TFT液晶を中心に、ノートPC・スマホ・テレビなど広範な分野に応用
-
パッシブマトリクス方式と比較して、圧倒的な表示性能を誇る
ディスプレイ技術の理解を深めたい方、開発者、導入を検討している企業の方にとって、アクティブマトリクス方式の基本と応用の理解は不可欠です。
