アモルファスシリコン（amorphous silicon）は、ディスプレイや太陽電池といった電子機器に不可欠な材料の一つです。
結晶構造を持たないこの非晶質シリコンは、独自の特性を活かしてTFT液晶や光センサーなど、さまざまなIT分野で活用されています。
本記事では、アモルファスシリコンの特徴、製造技術、用途例を詳しく解説し、その重要性と将来性についても考察します。
アモルファスシリコンの基本構造と特性
アモルファスシリコンとは何か？
アモルファスシリコンとは、ケイ素（Si）が原子レベルでランダムに配置された、結晶構造を持たない非晶質のシリコン材料です。
通常は、水素を添加して安定化させた水素化アモルファスシリコン（a-Si:H）の形で使用されます。
この構造により、以下のような物理的特性を持ちます：
-
電子の移動度が低い（キャリアの伝導性は低い）
-
光の吸収効率が高い
-
大面積の薄膜化が容易で、低コスト製造が可能

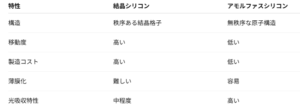

結晶シリコンとの違い
アモルファスシリコンの技術的応用
1. 薄膜トランジスタ（TFT）
TFT液晶ディスプレイのバックプレーンには、アモルファスシリコンがよく使用されています。
以下のような理由があります：
-
低温プロセスで基板上に形成可能
-
大面積パネルに適している
-
コスト効率が高い
2. 太陽電池
アモルファスシリコン太陽電池は、軽量かつ曲面対応が可能で、建物の壁面や携帯機器にも応用されます。
特に以下の利点が挙げられます：
-
低照度下でも動作可能
-
柔軟性のある基板に対応
-
結晶シリコンに比べて製造エネルギーが少ない
3. 光学センサーと感光体
コピー機やレーザープリンタの感光ドラムには、光電効果を利用したアモルファスシリコンが使われます。
これは、紫外線や可視光に高感度で反応する特性によるものです。
アモルファスシリコンの製造プロセス
プラズマCVDによる薄膜形成
アモルファスシリコンの製造では、主にプラズマCVD（Chemical Vapor Deposition）法が採用されます。
シランガス（SiH₄）をプラズマ分解して、基板上に薄膜を形成します。
工程の簡易化と大量生産の可能性
低温プロセスかつ大量生産に向いたプロセスのため、フレキシブル基板や安価なガラス基板など、広範な用途に適用できます。
将来性と課題
課題：変換効率の低さ
アモルファスシリコンは光吸収は優れるものの、電子の移動度が低く変換効率が低いという課題も抱えています。このため、用途は低消費電力または補助的な光源下に限定される傾向があります。
期待される分野
-
IoTデバイス用センサー
-
エネルギーハーベスティング技術
-
バイオセンサー用途の薄膜トランジスタ開発
アモルファスシリコンは、低コスト・軽量・薄型といった特性を活かし、次世代の環境対応型エレクトロニクスにおける鍵となる存在です。
まとめ
アモルファスシリコンは、非晶質構造というユニークな性質から、IT機器やエネルギーデバイスに幅広く応用されています。
製造コストの低さや薄膜化のしやすさなど、多くの利点を持ちつつも、キャリア移動度や変換効率といった課題も存在します。
今後の材料開発やナノテクノロジーとの連携により、さらに高性能な用途が広がっていくことが期待されています。
